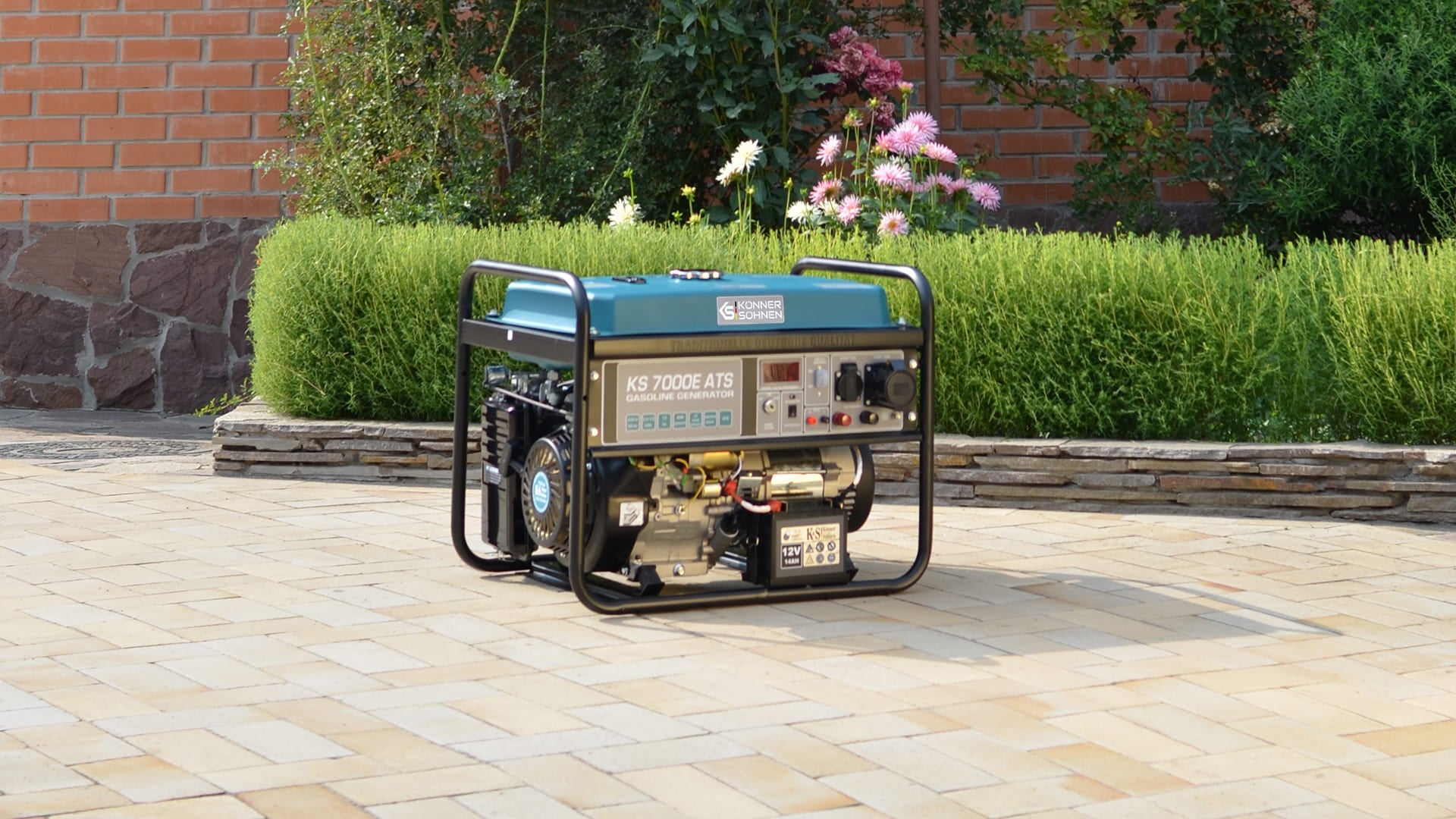

Modellerna KS 7000E ATS, KS 10000E ATS, KS 7000E-3 ATS och KS 10000E-3 ATS är utrustade med interna ATS-moduler och har vissa speciella funktioner i användning som måste följas noggrant.
Generatorer med inbyggd ATS är avsedda som en reservkraftkälla för enskilda okänsliga strömförbrukare eller grupper av dem, vars strömförsörjning permanent tillhandahålls av ATS-modulen inbyggd i generatorn.
ATS-enheten installerad i generatorn tillåter inte en fullständig matning av hela huset. 230V och 400V strömförbrukare bör matas separat, eftersom 400V-generatorer endast är av begränsad användning för 230V strömförbrukare.
Rekommenderad anslutningsplan för 230V strömförbrukare som är godkända för nödkraftförsörjning i enlighet med VDN-riktlinjerna för planering, konstruktion och drift av system med nödkraftgeneratorer för 230V generatorer såsom KS 7000E ATS och KS 10000E ATS:
Strömförsörjningen måste anslutas med en lämplig strömkabel via en miniatyrbrytare. Vid behov måste även en kontaktsskyddsanordning (jordfelsbrytare) installeras. Vi rekommenderar att använda en flexibel kopparkabel med en tvärsnittsarea på 4-6 mm² (2,5-4 mm² för 3-fasmodeller) per ledare. Samma tvärsnittsarea måste också användas för anslutningskabeln (Schuko- eller CEE-uttag, beroende på belastningen).
Det är viktigt att uppmärksamma den maximalt tillåtna framåtriktade strömmen för varje modell.
Den maximalt tillåtna strömmen genom CEE-uttaget (inklusive reaktiv ström) är 25A (KS 7000E ATS) eller 32A (KS 10000E ATS) och för 3-fas 400V modeller 3 x 8A (KS 7000E-3 ATS) eller 3 x 12A (KS 10000E-3 ATS).
Kraftfulla 230V strömförbrukare såsom elektriska spisar, genomströmningsberedare, bastur, etc., som är anslutna till tre faser av det externa elnätet för lastfördelning under normal drift, får inte permanent försörjas av generatorn ATS, utan får endast slås på via en extern lastöverföringsbrytare.
Även om en trefas elektrisk spis är ansluten till tre faser, är den vanligtvis en 230V strömförbrukare, med sina värmeelement uppdelade i tre grupper för belastningsfördelning. Den kan drivas av en enda 230V fas från generatorn. Dock kan inte alla kokzoner och ugnen aktiveras samtidigt för att undvika överbelastning av neutralledaren till den elektriska spisen från fördelningsboxen.
Trefasförbrukare får inte anslutas, eftersom de kräver 3 x 230V med 120° fasförskjutning.
Rekommenderad anslutningsplan för permanent nödströmsberättigade och omkopplingsbara 230V strömförbrukare:
Till exempel kan kretsen driva strömförbrukare som lampor permanent genom generatorns ATS, medan andra nödkraftförbrukare ansluts via den extra lastöverföringsbrytaren. Detta minskar belastningen på kabeln till generatorn och generatorns ATS under normal drift och är särskilt viktigt för säker drift om generatorn ska installeras på avstånd.
För att skydda känsliga elektroniska strömförbrukare rekommenderar vi att alltid ha en resistiv last ansluten i den aktiva kretsen när generatorn används (minst 100W), vilket kan dämpa övergående processer orsakade av toppströmförbrukning av elektroniska strömförbrukare.
Spänning (gul) och ström (grön) för en konventionell generator med AVR under elektronisk belastning utan och med balanseringsbelastning (100W glödlampa):
Du kan se att de störande övertonerna, markerade med röda pilar i bilden till vänster, är mycket mindre i bilden till höger och de flesta elektroniska moduler fungerar då utan problem.
Se till att neutralledaren (stjärnpunkten) i generatorlindningarna INTE är ansluten till generatorhöljet och PE-ledaren i uttagen.
L- och N-anslutningarna från det offentliga nätet leds från ATS till utgångsuttag och utgångens neutralledare är därmed jordad i det externa TN- och TT-nätet.
Vid ett strömavbrott kopplas utgången (de två uttagen) om till generatorlindningarna, och det offentliga elnätet kopplas säkert bort vid alla poler (inklusive neutralledaren). Neutralledarens jordning av det offentliga elnätet (om det finns) avlägsnas därmed.
Om du fortfarande behöver en jordad neutralledare (TN-nätverk), måste du vid installation av generatorn (brygga) ansluta neutralledaren (stjärnpunkt) under täcklocket på generatorn fast till generatorns hölje (PE).
När bygeln mellan N och PE är installerad, får generatorn inte längre användas utan jordning. Generatorn jordas genom att ansluta jordskruven på generatorn med en 6-10 mm² kopparkabel till huvudjordningsskenan i huset, eller genom att använda generatorns eget jordningssystem.
Det är viktigt att kontrollera ledningarna för L och N till uttagen. De miniatyrbrytare som är installerade i generatorn kan endast bryta L-ledare i TN-nätet. Stiftkonfigurationen i den polaritetsskyddade CEE-kontakten måste kontrolleras.
Modellerna KS 7000E-3 ATS och KS 10000E-3 ATS är utformade som reservkraftkällor för 400V trefasförbrukare som belastar alla tre faser symmetriskt. Den maximalt tillåtna obalanserade belastningen för dessa modeller är 20%; annars kan spänningen per fas på 230V ± 10% inte längre garanteras. En komplett hushållsförsörjning är inte möjlig med dessa modeller!
Rekommenderad anslutningsplan för 400V trefasförbrukare (motorer, pumpar, etc.) berättigade till reservkraft i enlighet med VDN-riktlinjen för planering, konstruktion och drift av system med reservkraftsgeneratorer:
Den miniatyrbrytare som finns i generatorn skyddar endast anslutningskabeln från generatorn till strömförbrukarna. Det är absolut nödvändigt att skydda matarkabeln till generatorn på anslutningssidan (se kopplingsschema) med en miniatyrbrytare. För de 3-fasmodellerna KS 7000E-3 ATS och KS 10000E-3 ATS bör detta vara 3 x 10A eller 3 x 16A. Vid behov måste även ett kontaktskydd (jordfelsbrytare) installeras.
Schuko-uttaget på modellerna KS 7000E-3 ATS och KS 10000E-3 ATS är parallellkopplat med en fas i CEE 400V 16A-uttaget och får endast belastas måttligt (upp till 200-300W) med okänsliga strömförbrukare. Högre belastningar (upp till 20% av generatorns totala effekt) är endast möjliga om inga strömförbrukare är anslutna till CEE 400V 16A-uttaget.
VARNING FARA! Kontinuerlig drift med höga strömmar och en anslutningskabel med för liten tvärsnittsarea samt dålig kontakt vid anslutningarna kan leda till brand!
Vid ett strömavbrott kopplas utgången (de två uttagen) om till generatorns lindningar, och det externa elnätet kopplas säkert bort över alla poler (inklusive neutralledaren). Detta eliminerar jordningen av neutralledaren av det offentliga elnätet (om det finns).
Om du fortfarande behöver en jordad neutralledare (TN-nätverk), måste du vid installation av generatorn (brygga) ansluta neutralledaren (stjärnpunkt) under täcklocket på generatorn fast till generatorns hölje (PE).
VIKTIGT: Valet av en lämplig generator bör göras noggrant, eftersom en olämplig generator inte bara kan äventyra den avsedda användningen, utan också skada utrustningen och utgöra en risk i sig. Rent resistiva strömförbrukare utgör inget problem för alla typer av generatorer. För utrustning med motorer måste den nödvändiga startkraften beaktas. Icke-linjära strömförbrukare, och särskilt elektroniska enheter utan inbyggd effektfaktorkorrigering, kräver en lösning som är exakt anpassad till den specifika applikationen.
Ansvarsfriskrivning:
Denna manual är avsedd endast som en vägledning, är illustrativ och måste anpassas till de specifika omständigheterna och förhållandena på plats under installationen. Själva installationen måste utföras i enlighet med alla standarder och föreskrifter. Vi tar inget ansvar för felaktiga installationer och deras konsekvenser.
